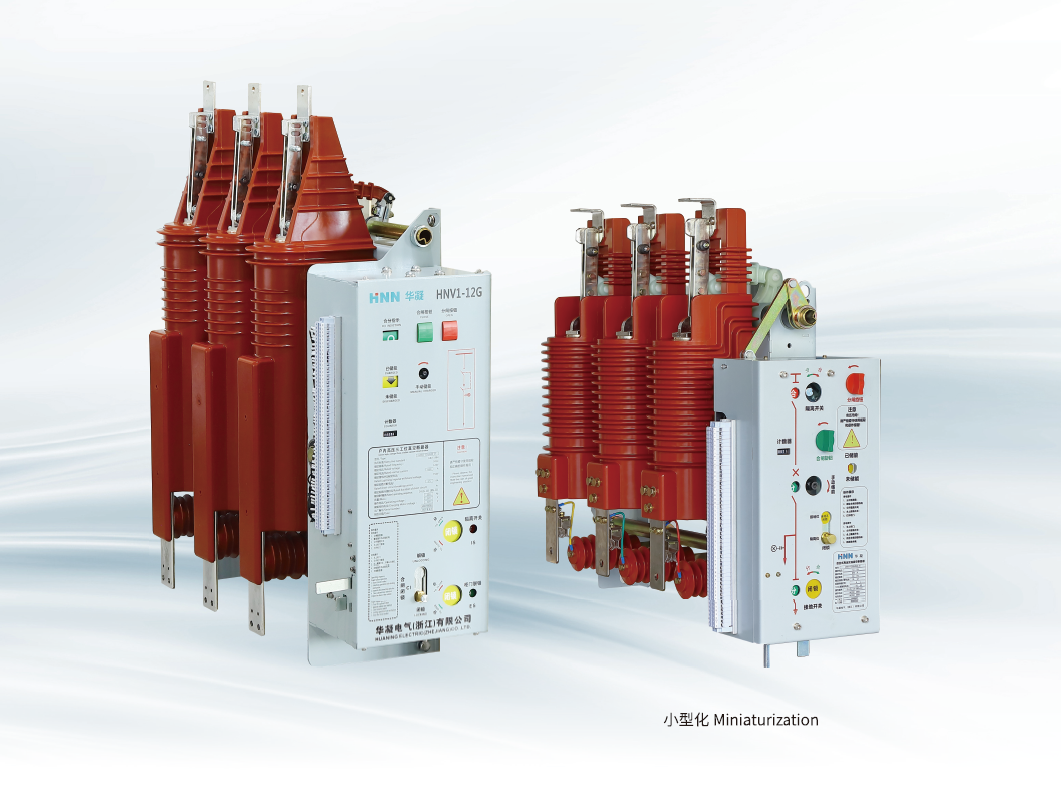

一、什么是三工位真空断路器？

三工位真空断路器是一种采用真空灭弧技术的高压断路器。它可以在电力系统中承担断路和隔离开关的功能。相比于传统的油浸式或气体断路器，三工位真空断路器的性能更为优越，可以满足特殊的电力系统要求。三工位真空断路器是高压电气领域的关键设备，主要用于供电所、电力局等场所的电路控制与保护。其核心功能是通过真空灭弧技术实现电路的快速切断与接通，同时集成隔离与接地功能，提升设备的安全性与操作便捷性。相比传统断路器，三工位设计将开关、隔离、接地三合一，减少了设备数量与空间占用，适用于对可靠性和集成度要求较高的电力场景。

二、技术原理与结构设计：

三工位真空断路器的核心灭弧单元采用真空介质，利用真空的高绝缘强度特性，在电流切断时迅速熄灭电弧，避免电弧重燃。其结构包含三个独立工位：合闸位（电路导通）、隔离位（电路断开且可见断口）、接地位（断口接地确保安全）。这种设计通过机械联动实现三工位切换，确保操作顺序的唯一性，防止误操作。外壳采用不锈钢材质，适应-30℃至55℃的宽温环境。

三、功能特点与应用场景：

安全可靠：采用真空灭弧技术，可以有效防止电弧的产生，从而使得断路器的运行更加稳定和安全。

维护方便：结构简单，便于维护和更换零部件，且保养成本较低。

占地面积小：相比传统的油浸式或气体断路器，三工位真空断路器的体积更小，占用的场地也较少，可以在空间有限的场合应用。

运行寿命长：因为采用了真空灭弧技术，所以三工位真空断路器具有较长的运行寿命。

该设备集成了三项关键功能：一是电路通断控制，额定电流支持630A至1250A，适用于中高压配电系统；二是隔离功能，通过可见断口明确电路状态，便于检修维护；三是接地功能，在断电后将断口接地，防止误送电或感应电压伤人。其3P极数设计（三相独立控制）与50Hz额定频率匹配国内电网标准，广泛应用于供电所、变电站等需要高可靠性电力控制的场所。

四、操作方式与安全规范：

操作时需遵循“分闸-隔离-接地”的固定顺序，通过机械手柄或电动机构完成工位切换。设备配备安全联锁装置，仅当断路器处于分闸状态时才能操作隔离或接地工位，避免带负荷拉闸。定期检查需关注真空泡的真空度（可通过专用仪器检测）及机械部件的润滑状态，确保灭弧性能与操作灵活性。木箱包装设计可保护设备在运输中免受冲击，但安装前需检查密封性，防止潮气侵入影响绝缘性能。

五、技术优势与实际表现：

相比传统断路器+隔离开关的组合方案，三工位设计减少了设备数量与占地面积，降低了安装与维护成本。真空灭弧技术无电弧分解物产生，延长了触头寿命并减少了环境污染。
